Tubo Flexível de Alumínio Compact F+


3 min de leitura
Tubo Flexível de Alumínio Compact F+
*As imagens deste tubo contidas nesta pagina são meramente ilustrativas, podendo as características físicas não serem fiéis as da imagem.

Tubo Flexível de Alumínio

Modelo: Compact F+

Tubo facilmente descompactável e formável. Possui diversas aplicações, inclusive nas instalações de chaminés para aquecedores a gás.

OPÇÕES DE FORNECIMENTO:

Em barras de 5 mts compactadas em 1,2 mts, exceto Ø 200mm = barra de 4 mts compactadas em 1,5mts.

Exemplo de aplicação do tubo flexível de Aluminio

. Só aqui você encontrará tubo de alumínio com preços acessíveis, de excelente qualidade e á pronta entrega. . Nosso padrão de trabalho está em conformidade com as Leis vigentes e com garantindo assim a excelência na qualidade do produto.

ESPECIFICAÇÕES TÉCNICAS

CICLOS DE FLEXÃO  15 a 18
COMPRIMENTO Normal = L5 m
Compactado = l1.2 cm
ESPESSURA DA PAREDE = e  2,5 mm
FECHAMENTO  Mecânico
INFLAMABILIDADEIncombustível
MATÉRIA PRIMAAlumínio
PONTOS DE SUSTENTAÇÃO1.5 m
RAIO DE CURVATURA ( x diâmetro )1
 RECICLÁVEL Sim
 RESISTÊNCIA
CorrosãoSim
Compressão28 kgf
PressãoØ 100 mm = - 600 (mmca)
Ø 100 mm = 500 (mmca)
Tração38 kgf
TEMPERATURAMínima-40 º C
Máxima240 º C
VELOCIDADE MÁXIMA50 m/s

Os ensaios foram realizados em tubos de diâmetro interno 100 mm

TABELA DE DIMENSÕES (mm)

Ø Nominal (pol.)

Ø i (mm)

Ø e (mm)

Comprimento L (mm)

6061665000
7677825000
8081865000
9090955000
95951005000
1001011065000
1101101155000
1171181235000
1201201255000
1261261315000
1301301355000
1371371425000
1501511565000
2002012064000

Tolerância

± 1 mm

± 1 mm

Obs.: medidas com o tubo descompactado.

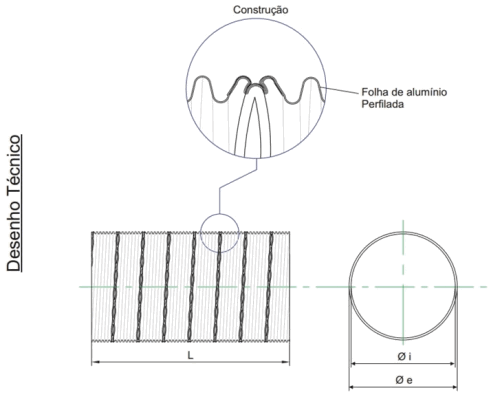

desenho técnico tubo de alumínio flexível

Possuímos departamento técnico apto a auxiliá-lo no perfeito dimensionamento dos produtos corretos para o seu equipamento.

  •
  •
  •
